xPoE‑6‑11‑S3 - Switch PoE 6 portów (5xPoE + 1xUplink) w obudowie zewnętrznej - ATTE

Kod:
536nppm
Kod producenta:
xPoE‑6‑11‑S3
Gwarancja:
24 miesiące
Cena brutto:
Cena netto:
281,67
229,00
szt.
Producent:
Atte

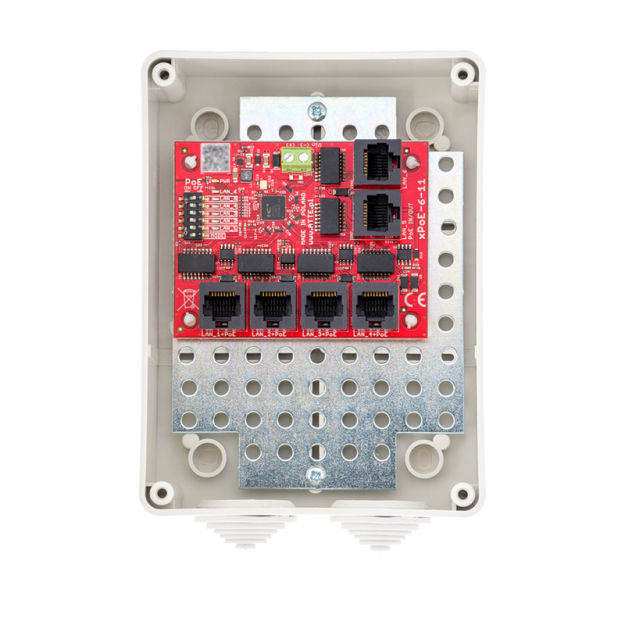

Switch PoE 6 portów w obudowie, xPoE‑6‑11‑S3 - ATTE




xPoE‑6‑11‑S3 jest przełącznikiem sieciowym PoE przeznaczonym do systemów telewizji przemysłowej IP. Urządzenie współpracuje z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af lub PoE PASSIVE. Elektroniczne zabezpieczenia wyjść PoE gwarantują ciągłość pracy systemu podczas zwarcia czy przeciążenia pojedynczych gałęzi zasilania, a także automatyczny powrót napięcia po ustąpieniu awarii. Tryb „Long Range” umożliwia powiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Switch został umieszczony w obudowie zewnętrznej serii ABOX, która stanowi wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne gwarantuje odporność na promieniowanie UV oraz inne niekorzystne czynniki atmosferyczne. W komplecie 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55.





Najważniejsze cechy

  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • możliwość transmisji danych na 280m (w trybie Long Range)
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • szeroki zakres napięcia wejściowego (10-56V DC)
  • napięcie wyjściowe = napięcie wejściowe
  • do 70W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE

  • zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
  • możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • bardzo niski pobór mocy (<1,5W)
  • montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • wejście kablami przez zamontowane w obudowie gumowe zaślepk: 2x29mm







Przykład zastosowania



Pełna ochrona instalacji

Obudowy serii ABOX

Obudowy zewnętrzne serii ABOX marki Atte to rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia modelowi xPoE‑6‑11‑S3 odporność na promieniowanie UV i niekorzystne czynniki atmosferyczne. Switche w obudowach z serii ABOX zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie, które pozwala na prosty i wygodny montaż urządzeń. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy, co pozwala na montaż przełącznika w dowolnym miejscu blachy montażowej

Najważniejsze cechy i funkcje obudowy z serii ABOX:

  • miejsce na zapas kabli wewnątrz obudowy
  • komplet uchwytów do montażu obudowy, które umożliwiają instalatorowi montaż bez naruszania stopnia ochrony IP56
  • wejście kablami przez zamontowane w obudowie zaślepki gumowe: 2x29mm





Specyfikacja techniczna:



xPoE‑6‑11‑S3
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps - 5 x PoE, 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m

LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 10-56V DC
Napięcie wyjściowe dla urządzeń PoE VOUT = VIN
Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy

Obudowa ABOX-S3

Materiał obudowy - tworzywo, kolor szary (RAL7035)

Zamontowane zaślepki gumowe 2 x 29 mm

Montaż Naścienny, uchwyty montażowe
Montaż urządzeń wewnątrz obudowy Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
Klasa szczelności IP55
Temperatura pracy -25 do +50°C
Wymiary 150 x 110 x 70 mm
Waga 0.36 kg



xPoE‑6‑11‑S3
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps - 5 x PoE, 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m

LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 10-56V DC
Napięcie wyjściowe dla urządzeń PoE VOUT = VIN
Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy

Obudowa ABOX-S3

Materiał obudowy - tworzywo, kolor szary (RAL7035)

Zamontowane zaślepki gumowe 2 x 29 mm

Montaż Naścienny, uchwyty montażowe
Montaż urządzeń wewnątrz obudowy Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
Klasa szczelności IP55
Temperatura pracy -25 do +50°C
Wymiary 150 x 110 x 70 mm
Waga 0.36 kg
