Z1 Zestaw domofonowy podstawowy z zasilaczem - Elfon

Opis

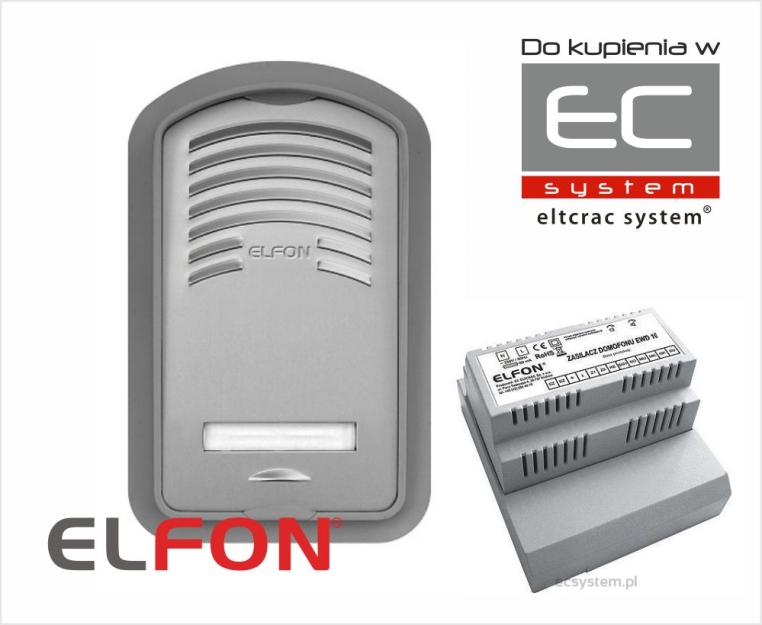

ZESTAW DOMOFONOWY Z1

W skład zestawu Z1 wchodzą podstawowe urządzenia pozwalające na zbudowanie typowej instalacji domofonowej:

1. Kaseta rozmówna domofonowa KEN-1 jednonumerowa z ramką
- wymiary:
kaseta 88/152/30 mm (szer./wys./gł.).
ramka 111/175/2 mm (szer./wys./gr.).
- kaseta rozmówna domofonowa KEN1 przeznaczona jest do montażu natynkowego i podtynkowego.
- kaseta posiada podświetlane przyciski.
Kaseta rozmówna domofonowa KEN 1 wykonana jest z tworzywa udaroodpornego, a płyta czołowa z utwardzonego aluminium, co gwarantuje odporność na korozję i promienie UV. Zastosowana elektronika zapewnia optymalną jakość pracy w szerokim zakresie temperatur.

2. Zasilacz domofonowy EWD-10.
- wymiary (bez nakładki osłaniającej) 117/90/71 (szer./wys./gł.)
Zasilacz EWD 10 jest umieszczony w obudowie typu EURO, umożliwiającej instalację na szynie (np. w szafce elektrycznej). Zasilacz EWD10 wyposażony jest w ramkę zakrywającą zaciski przewodów, co pozwala na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie).

Zestaw domofonowy Z1 możemy rozbudowywać poprzez:

- instalację dodatkowych unifonów (podłączenie więcej niż dwóch unifonów dodatkowych wymaga zastosowania przekaźnika z generatorem P3E).
Sugerujemy zastosowanie unifonów firmy Wekta z uwagi na równowagę poziomu głośności.
- montaż dodatkowej kasety rozmównej z wykorzystaniem przekaźnika domofonowego EP-2.
- zamontowanie odpowiedniego elektrozaczepu lub zwory.
- zastosowanie przycisku wyjścia (montowany w okolicy elektrozaczepu, a podłączany pomiędzy zaciski KE i masy zasilacza domofonowego).
- dołączenie zamka szyfrowego bądź czytnika zbliżeniowego lub radiolinii (podłączane podobnie jak przycisk wyjścia). Wybierając model radiolinii należy zwrócić uwagę na możliwość wykorzystania dodatkowych kanałów do np. otwierania bramy wjazdowej lub garażowej bądź włączenia oświetlenia.

Połączenia elementów zestawu domofonowego Z1 oraz urządzeń dodatkowych należy wykonać przewodem o przekroju min. 0,5 mm, zgodnie ze schematem. W przypadku instalacji wewnątrzbudynkowych zalecamy np. przewód YTDY 10x0,5mm. Do instalacji zewnętrznych lub doziemnych zalecamy np. przewód skrętka UTP kat.5e żelowany lub YTDY 12x0,5 żelowany.
