PIP-3AN / ROZGAŁĘŹNA - Puszka instalacyjna -W2

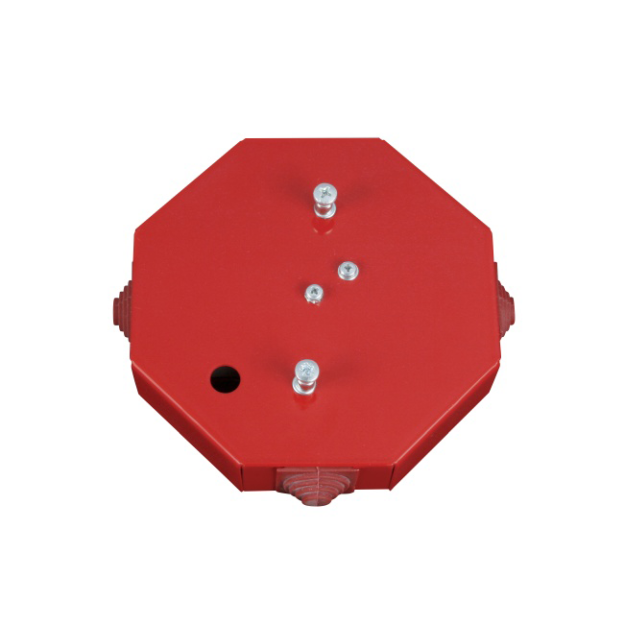

PIP-3AN/ROZGAŁĘŹNA - Puszka instalacyjna przeciwpożarowa ośmiokątna z bezpiecznikiem 0,75A - W2

Puszki PIP 3AN ROZGAŁĘŹNA w budowie oraz możliwościach podłączeniowych jest identyczna z puszką PIP3 AN, różni się jedynie brakiem bezpieczników.
Puszki przeznaczone są do podłączania sygnalizatora SG-Pgw oraz sygnalizatorów SO-Pp11, SO-Pd11, SO-Pd12, SAOZ-Pk, SGO-Pgz2, SA-K5N, SA-K7N oraz sygnalizatorów innych typów. Wykonana jest z blachy pokrytej czerwoną farbą proszkową, zawiera kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia wyjść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia linii zasilających sygnalizator SG-Pgw lub sygnalizator SO-Pp11, SO-Pd11, SO-Pd12, SA-K5N, SA-K7N poprzez bezpieczniki oraz linii synchronizacyjnej. Puszka PIP-3AN charakteryzuje się przelotowym prostym i kątowym (90°) sposobem prowadzenia linii sygnalizacyjnej. Puszka PIP-3AN składa się z dwóch torów puszki PIP-1AN. Firma W2 do sygnalizatorów produkuje puszki PIP 3 AN z bezpiecznikami 0,75A.



Schemat połączeń PIP-3AN/Rozgałęźna
